Alineador de poleas SKF TKBA
Los alineadores de poleas TKBA 20 SKF permiten la alineación de poleas y piñones en la cara lateral. La unidad se fija con imanes a la cara interior o exterior de casi cualquier polea para correas o piñón de cadena, y no tiene piezas pequeñas ni objetivos que puedan perderse. Se proyecta una línea láser desde la unidad transmisora hasta la unidad reflectora montada en la polea opuesta. La línea de referencia en la unidad reflectora indica directamente el descentramiento y la desalineación de ángulo vertical. La línea láser reflejada que se muestra en la unidad transmisora indica la desalineación de ángulo horizontal de los tres.
Características y beneficios
- Sus potentes imanes permiten una colocación rápida y fácil
- Facilita el ajuste simultáneo de la tensión y la alineación
- Puede utilizarse en la mayoría de las máquinas con correas en V, correas elásticas, correas acanaladas y casi todo tipo de correas, y piñones de cadena.
- El alineador de poleas SKF TKBA 10 emplea un láser rojo y puede utilizarse para distancias de hasta 3 m (10 ft)
- El alineador de poleas SKF TKBA 20 emplea un láser verde altamente visible y puede utilizarse para distancias de hasta 6 m (20 ft). Incluso se puede utilizar en exteriores durante días soleados.
- Los resistentes soportes de aluminio ayudan a mantener la precisión y estabilidad del ensamblaje durante el proceso de alineación.
| Datos técnicos | |
| Designación | TKBA 20 |
| Tipo de láser | Láser de diodo verde |
| Láser | 1 láser integrado de clase 2, <1 mW, 532 nm |
| Longitud de línea láser | 2 m a 2 m (6,6 ft a 6,6 ft) |
| Precisión de la medición angular | Mejor que 0,02° a 2 m (6,6 ft) |
| Precisión de la medición del descentramiento | Mejor que 0,5 mm (0,02 pulg.) |
| Distancia de medición | De 50 mm a 6000 mm (de 2 pulg. a 20 ft) |
| Controlar | Interruptor de encendido/apagado del láser |
| Material del soporte | Aluminio, acabado sinterizado |
| Dimensiones | |
| Unidad transmisora | 169 x 51 x 37 mm (6,65 x 2,0 x 1,5 pulg.) |
| Unidad receptora | 169 x 51 x 37 mm (6,5 x 2,0 x 1,5 pulg.) |
| Dimensiones del reflector | 22 x 32 mm (0,9 x 1,3 pulg.) |
| Peso | |
| Unidad transmisora | 365 g (0,8 lb) |
| Unidad receptora | 340 g (0,7 lb) |
| Montaje | Magnético, montaje lateral |
| Guías en v | N/A |
| Batería | 2 baterías AAA alcalinas tipo IEC LR03 |
| Autonomía | 8 horas de uso continuo |
| Dimensiones del maletín de transporte | 260 x 180 x 85 mm (10,2 x 7,1 x 3,3 pulg.) |
| Peso total (incl. maletín) | 1,3 kg (2,9 lb) |
| Temperatura de funcionamiento | De de 0 a 40 °C (de 32 a 104 °F) |
| Temperatura de almacenamiento | De -20 a +60 °C (de –4 a +140 °F) |
| Humedad relativa | HR de 10 a 90% sin condensación |
| Clasificación IP | IP 40 |
| Certificado de calibración | Válido por dos años |

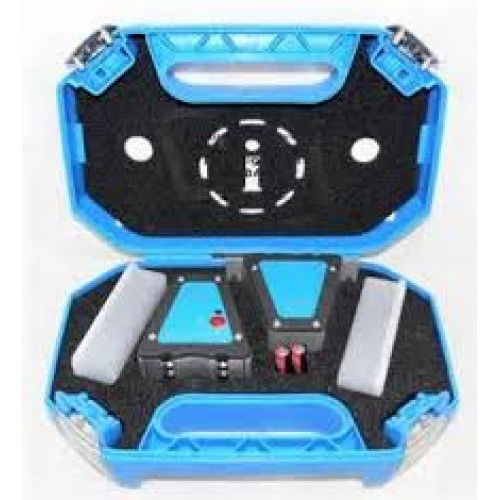

| Contenido de la caja | 1 unidad transmisora TKBA 20; 1 unidad receptora TKBA 20; 2 baterías AAA 1 juego impreso de instrucciones de uso; 1 certificado de calibración. |
